Типы разъемов, используемых в медицинском оборудовании, и их ключевая роль в жгутах проводов

Медицинские устройства различных размеров и форм в значительной степени полагаются на разъемы для обеспечения безопасной и надежной передачи электроэнергии, высокоскоростной передачи данных и точного управления потоками жидкостей. Многие медицинские разъемы должны соответствовать строгим стандартам, включая биосовместимость (ISO 10993), герметичность по отношению к окружающей среде (IEC 60529) и устойчивость к электромагнитным помехам (EMI, IEC 60601-1-2).

В данной статье рассматриваются различные технологии медицинских разъемов, включая специализированные разъемы для имплантируемых устройств, карточные (карточные) разъемы и решения для межсоединений на уровне плат. Также обсуждаются штыревые разъемы (header pins), встроенные (in-line) разъемы, подходящие для соединений “плата-плата” и “провод-плата”, а также пружинные разъемы (pogo-pin), используемые в носимых и портативных медицинских устройствах. В заключение рассматриваются широко применяемые медицинские разъемы, такие как круглые металлические разъемы и разъемы для трубок с быстрым отсоединением. Особое внимание в этой статье уделено тому, как эти разъемы обеспечивают надежное соединение в составе жгутов проводов, с акцентом на интеграцию с точки зрения конструкции и применения жгутов.

Специализированные разъемы для имплантируемых медицинских устройств и их интеграция в жгуты проводов
Как показано на Рисунке 1, имплантируемые медицинские устройства (такие как кардиостимуляторы, кохлеарные имплантаты и инсулиновые помпы) используют узкоспециализированные разъемы, предназначенные для долговременной надежности, биосовместимости и высокопроизводительной работы.

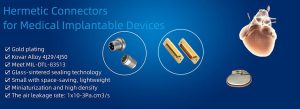

Рисунок 1. Герметичные разъемы, использующие позолоченные структуры из сплава Ковар и технологию стекло-металлического спая, обеспечивают высоконадежную работу в имплантируемых медицинских устройствах. Изображение предоставлено: Sunkye.

Эти разъемы не только предотвращают проникновение загрязнений, но и выполняют критические функции, включая подачу питания, передачу данных и беспроводную связь. Они минимизируют электромагнитные помехи (EMI) и противостоят внешним воздействиям для сохранения целостности сигнала. Ключевые технические особенности включают:

• Герметичное уплотнение: Обеспечивает защиту от перепадов давления, влаги и других факторов окружающей среды, которые могут повлиять на электрические соединения.

• Биосовместимость: Гарантирует безопасную имплантацию и стабильную работу таких устройств, как кардиостимуляторы и дефибрилляторы. Большинство имплантируемых кардиологических устройств соответствуют строгим стандартам, таким как IS-1, DF-1, IS-4 и DF-4.

• Высокоплотная миниатюризация: Поддерживает миниатюрные имплантируемые устройства, объединяя питание, данные и сигналы датчиков в компактной конструкции без ущерба для производительности.

• Высокочастотный коаксиальный: Обеспечивает эффективную беспроводную связь за счет поддержания надежной передачи сигнала с минимальными помехами.

В приложениях с медицинскими жгутами проводов эти специализированные разъемы часто служат оконечными интерфейсами жгутов, интегрируясь с высоконадежными проводами или микрокоаксиальными кабелями, образуя полные сборочные узлы для имплантируемых или внутрикорпусных устройств. Конструкция жгута проводов требует выбора биосовместимых изоляционных материалов (таких как PTFE или силиконовый каучук) и использования точных процессов сварки или обжима для обеспечения долгосрочной электрической стабильности в среде биологических жидкостей.

Использование карточных разъемов для обеспечения высокоскоростной передачи медицинских данных
Как показано на Рисунке 2, карточные разъемы позволяют печатным платам (PCB) с контактными площадками, расположенными на краю, напрямую подключаться к более крупным системам, поддерживая высокоскоростную передачу данных и сложную обработку сигналов.

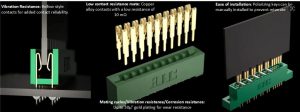

Рисунок 2. Карточные разъемы имеют контакты сильфонного типа для виброустойчивости, контакты из медного сплава для низкого сопротивления и золотое покрытие для износостойкости. (Изображение: ConnectorSupplier)

В гематологических анализаторах платы сбора данных обрабатывают данные датчиков через системы аналого-цифрового преобразования; в передовых системах мониторинга пациентов карточные разъемы используются для расширения возможностей хранения или тестирования. Медицинские карточные разъемы должны соответствовать строгим требованиям надежности — частые циклы сочленения и расчленения в условиях сильной вибрации могут ускорить фреттинг-коррозию, а воздействие реагентов может усилить износ. Более толстое золотое покрытие предотвращает окисление основного металла, улучшает проводимость и образует защитный барьер, тем самым замедляя деградацию материала.

На уровне интеграции в жгут проводов карточные разъемы обычно служат местом подключения жгута к печатной плате, соединяясь с другими модулями системы через прецизионные кабельные сборки. Конструкция жгута проводов должна учитывать согласование импеданса и экранирование для поддержания целостности высокоскоростного сигнала при одновременном соблюдении строгих требований к электромагнитным помехам (EMI), предъявляемых к медицинским устройствам.

Обеспечение надежных соединений “плата-плата” и “провод-плата”
Штыревые разъемы (header pins), изготовленные из высокопроводящих медных сплавов, широко используются в медицинском оборудовании, таком как рентгеновские аппараты, компьютерные томографы, ультразвуковые системы и МРТ. Они также поддерживают диагностическое кардиологическое оборудование, системы сердечно-легочной поддержки, мониторы пациентов и гематологические анализаторы.

Эти разъемы обеспечивают надежные соединения “плата-плата” и “провод-плата” за счет минимизации сопротивления и поддержания устойчивого контактного усилия. Высокомощные штыревые разъемы поддерживают ток до 20 А для приложений питания “плата-плата”, а интегрированные контакты заземляющего слоя улучшают электрические характеристики. Например, шаг контактов 4 мм эффективно снижает риск образования дуги, обеспечивая безопасность в высокомощных медицинских системах.

В медицинских жгутах проводов штыревые разъемы часто служат критическим интерфейсом между жгутом и основной платой управления. Конструкция жгута должна учитывать соответствие сечения провода номинальному току контакта и использовать соответствующие структуры для снятия механических напряжений, чтобы выдерживать нагрузки от перемещения или вибрации оборудования.

В то время как штыревые разъемы поддерживают соединения “плата-плата” и “провод-плата”, встроенные (in-line) разъемы предлагают более компактное решение для применений “провод-провод” и “провод-плата”, что делает их особенно подходящими для медицинских жгутов проводов. Как показано на Рисунке 3, многие конструкции медицинских штыревых разъемов используют полную герметизацию эпоксидной смолой для достижения пылезащиты класса IP67 и устойчивости к временному погружению в жидкость в медицинских условиях.

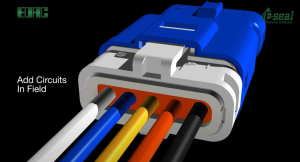

Рисунок 3. Встроенные разъемы EDAC с технологией E-Seal используют запатентованный процесс нанесения эпоксидной смолы для герметизации всей задней части разъема, а не отдельных контактов. Эта конструкция обеспечивает класс защиты IP67, обеспечивая пылезащиту и устойчивость к временному погружению. Изображение предоставлено: EDAC.

В медицинских жгутах проводов встроенные разъемы идеально подходят для быстрого соединения и разъединения между устройствами или между датчиками и хост-системами. Производители жгутов могут предварительно монтировать такие разъемы для обеспечения модульных решений “plug-and-play”, упрощая сборку оборудования и техническое обслуживание в полевых условиях.

Пружинные разъемы для носимых и портативных медицинских устройств
Пружинные разъемы (pogo-pin) обеспечивают надежные решения для зарядки и стыковки носимых мониторов здоровья, портативных медицинских устройств и оборудования для домашнего здравоохранения. Многие конструкции включают в себя магнитные элементы для облегчения выравнивания, что повышает стабильность и простоту использования. Прочные версии с высоким классом защиты IP устойчивы к вибрации и незначительному смещению, обеспечивая непрерывную работу в компактных устройствах, таких как слуховые аппараты. Пружинные разъемы поддерживают стабильный контакт при поворотах, ходьбе и движении.

В медицинских жгутах проводов пружинные разъемы часто интегрируются в оконечные части зарядных жгутов или жгутов синхронизации данных, используя магнитные структуры для удобной стыковки одним касанием. Их низкое усилие вставки делает их подходящими для сценариев с частыми соединениями и разъединениями, а коррозионностойкое покрытие обеспечивает долгосрочную надежность.

Медицинские разъемы для управления данными, питанием и жидкостями и их интеграция в жгуты проводов
Помимо имплантируемых и внутриплатных разъемов, различные медицинские разъемы обеспечивают безопасную передачу данных, надежные электрические соединения и эффективное управление жидкостями в критических медицинских приложениях. Глубокая интеграция этих разъемов с медицинскими жгутами проводов формирует основу полной взаимосвязи системы. Ключевые типы включают:

• Разъемы для трубок с быстрым отсоединением (Quick-Disconnect): Эти разъемы обеспечивают безопасную, безутечную передачу жидкостей и воздуха. Клапанные механизмы герметизируются при отсоединении, предотвращая утечки и загрязнение. Биосовместимые материалы и химически стойкие уплотнения выдерживают воздействие дезинфицирующих средств, лекарств и процессов стерилизации. В жгутах проводов эти разъемы обычно служат интерфейсами для пневматических или гидравлических линий, координируясь с электрическими жгутами для обеспечения комплексного управления соединениями устройств.

• Круглые металлические разъемы: Обеспечивают прочные, высоконадежные соединения. Металлические корпуса обеспечивают отличное экранирование от электромагнитных помех (EMI), а уплотнения класса IP68 гарантируют устойчивость к стерилизации. Различные варианты ключей предотвращают неправильное сочленение, а высокая долговечность циклов сочленения поддерживает долгосрочное использование в суровых условиях. В медицинских жгутах проводов такие разъемы обычно используются в хирургическом оборудовании, эндоскопических системах и других сценариях, требующих высокой надежности и защиты. Внутренняя структура жгута часто использует многожильные экранированные конфигурации для обеспечения стабильной передачи сигнала и питания.

• USB-разъемы: Используются для передачи данных и связи в системах мониторинга пациентов, диагностическом оборудовании и устройствах медицинской визуализации. Медицинские USB-разъемы отличаются прочной конструкцией, водонепроницаемым уплотнением и надежными механизмами блокировки для повышенной долговечности. В медицинских жгутах проводов USB-интерфейсы часто служат каналами связи между устройством и внешними хостами или модулями хранения данных. Конструкция жгута должна соответствовать электрическим спецификациям для высокоскоростной передачи данных.

• HDMI-разъемы: Поддерживают видеовыход в медицинских приложениях визуализации, таких как портативное ультразвуковое исследование. Такие системы часто требуют нескольких вариантов видеовыхода, включая VGA, DVI, HDMI и устаревшие форматы, такие как S-video или C-video. Медицинские HDMI-разъемы разработаны для работы в сложных условиях, устойчивы к вибрации, механическим ударам и влаге. Их водонепроницаемая конструкция включает защитные уплотнения, предотвращающие попадание брызг и устойчивые к коррозионным веществам. В медицинских жгутах проводов HDMI-жгуты требуют строгого контроля импеданса дифференциальных пар и эффективности экранирования для обеспечения стабильной передачи видеосигнала высокой четкости.

• D-sub разъемы: Поддерживают соединения датчиков и исполнительных механизмов в медицинских мониторах, обеспечивая при этом высокие электрические характеристики. Золотое покрытие и надежный монтаж предотвращают деградацию контактов из-за постоянной вибрации. Специализированные уплотнения с классом защиты IP защищают D-sub разъемы от пыли и влаги. Многие разъемы имеют металлические корпуса, заземленные на шасси и экран кабеля, чтобы минимизировать электромагнитные помехи (EMI) и сохранить целостность сигнала. В медицинских жгутах проводов D-sub разъемы часто используются для оконечной заделки многожильных кабелей, обеспечивая надежное соединение между массивами датчиков и блоками управления.

• Высокочастотные (RF) разъемы: Передают высокочастотные сигналы в таких приложениях, как МРТ-сканеры, ультразвуковые устройства и системы мониторинга пациентов. Эти разъемы требуют точного согласования импеданса и надежных конструкций экранирования для сохранения целостности сигнала и предотвращения электромагнитных помех (EMI). Медицинские высокочастотные разъемы также интегрируются в носимые устройства для поддержки надежной беспроводной связи. В медицинских жгутах проводов высокочастотные разъемы обычно сочетаются с коаксиальными кабелями, образуя пути передачи высокочастотных сигналов. При сборке жгута требуется строгий контроль длины разделки и процессов обжима для обеспечения стабильных высокочастотных характеристик.

Заключение
В имплантируемых, носимых и диагностических устройствах медицинские разъемы и высокопроизводительные жгуты проводов вместе образуют основные системы взаимосвязи, обеспечивающие подачу питания, передачу данных и управление жидкостями. Передовые материалы, точное машиностроение и надежные технологии герметизации позволяют этим разъемам и связанным с ними жгутам выдерживать высокую вибрацию, частые циклы сочленения и сложные условия клинической и физиологической среды. Поскольку медицинские устройства продолжают развиваться в направлении миниатюризации, интеллектуализации и повышения надежности, совместное проектирование и интегрированное применение разъемов и жгутов проводов будут становиться все более критически важными.
