Знакомство с разъемами с нуля: анализ функций и принципы конструкции

В современных электронных устройствах разъемы играют незаменимую роль. Они отвечают за передачу питания или сигналов между различными цепями или устройствами.

Понимаете ли вы базовую структуру разъема, функцию каждой детали и принципы, лежащие в основе этих конструкций?

Разъемы жгутов проводов

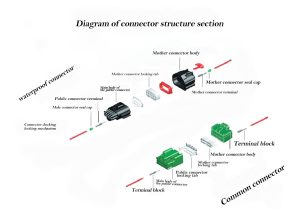

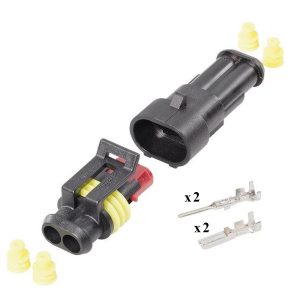

Базовая структура разъема

Разъемы обычно состоят из следующих основных частей:

• Фиксатор контакта / Вторичный замок: Используется для надежной фиксации контакта (клеммы) внутри гнезда.

• Уплотнитель / Герметизирующая прокладка: В герметичных (водонепроницаемых) разъемах уплотнитель предотвращает попадание влаги внутрь корпуса разъема.

• CPA (Фиксатор соединения) / Замок соединения: Обеспечивает правильное выравнивание и надежное соединение половин разъема.

• Крепежный кронштейн / Рычаг / Болт: Помогает в установке и фиксации разъема на панели или устройстве.

• Крышка / Задний кожух: Защищает внутренние провода от пыли, грязи и физических повреждений.

• Направляющий выступ / Ключ / Защелка: Обеспечивает правильную ориентацию и посадку разъема при установке в устройство.

• Замыкающая перемычка / Замыкающий контакт: Обеспечивает выполнение определенных функций цепи (например, защитной блокировки), когда разъем находится в расстыкованном состоянии.

Функции компонентов разъема

Фиксатор контакта / Вторичный замок

• Функция: Основная функция фиксатора (часто выполненного как единое целое с корпусом) или вторичного замка (отдельной детали) — закрепить контакт внутри камеры разъема. Первичный фиксатор удерживает контакт после первоначальной вставки, а вторичный замок обеспечивает дополнительную фиксацию, часто перемещаясь в положение, которое блокирует обратный ход контакта.

• Принцип конструкции: Такое резервирование критически важно для предотвращения ослабления контактов из-за вибрации или их вытягивания из корпуса под действием натяжения провода, особенно в средах с высокой вибрацией, таких как автомобили или промышленное оборудование. Это гарантирует надежное и непрерывное электрическое соединение, физически запирая контакт на месте.

Уплотнитель / Герметизирующая прокладка (Уплотнение провода и корпуса)

• Функция: Уплотнители создают водонепроницаемый и пыленепроницаемый барьер. Обычно существуют два типа: уплотнители проводов (индивидуальные уплотнители, плотно облегающие каждый провод на входе в заднюю часть разъема) и уплотнители корпуса (периферийная прокладка, герметизирующая интерфейс соединения между двумя половинами разъема).

• Принцип конструкции: В наружных, автомобильных или промышленных условиях эксплуатации электроника постоянно подвергается воздействию влаги, соляного тумана и загрязнений. Попадание воды может вызвать коррозию контактов, приводя к ухудшению сигнала или коротким замыканиям. Конструкция уплотнителя, часто использующая сжимаемые материалы, такие как силикон или фторсиликон, создает физический барьер, защищающий целостность электрического соединения, тем самым продлевая срок службы и надежность устройства.

Направляющий выступ / Ключ / Защелка

• Функция: Эти механические элементы направляют разъем в правильное положение для монтажа на устройстве, панели или кронштейне. Они предотвращают установку разъема в неправильной ориентации (ключение) или его самопроизвольное извлечение (фиксация).

• Принцип конструкции: Принудительная установка разъема в неправильное положение может погнуть контакты, повредить корпус или создать чрезмерную нагрузку на паяные соединения и провода. Элементы позиционирования действуют как механизм защиты от ошибок. Обеспечивая правильную посадку разъема перед окончательной фиксацией, они защищают внутренние соединения от механических нагрузок и гарантируют правильную ориентацию сопряжения.

Крепежный кронштейн / Рычаг / Болт (Вспомогательные элементы)

• Функция: Эти компоненты обеспечивают механическое преимущество и помогают надежно прикрепить разъем к конструкции. Например, фланец с отверстиями под болты позволяет жестко закрепить разъем, в то время как рычаг помогает преодолеть высокие усилия сочленения больших многоконтактных разъемов.

• Принцип конструкции: В сложных производственных средах, таких как автомобильный сборочный конвейер или серверная стойка, эти функции облегчают установку и делают ее более эргономичной для оператора. Обеспечивая четкий и облегченный метод фиксации, они снижают риск неполного соединения или ошибок при установке, гарантируя надежное физическое соединение с системой.

Крышка / Задний кожух

• Функция: Крышка или задний кожух закрывает заднюю часть разъема, куда входят провода. Он обеспечивает разгрузку от натяжения, защищает места обжима или пайки провода с контактом от физических повреждений и часто экранирует внутренние соединения от электромагнитных помех (EMI) или воздействия окружающей среды. Он также может служить визуальным индикатором правильной ориентации.

• Принцип конструкции: Открытые места соединения проводов хрупки и подвержены повреждениям. Задний кожух действует как защитный экран, поглощая механические усилия от движения кабеля. В некоторых конструкциях он также включает элементы ключения, чтобы гарантировать, что весь кабель в сборе устанавливается в правильной ориентации относительно ответного устройства, предотвращая ошибки подключения.

CPA (Фиксатор соединения) / Замок соединения

• Функция: Замок соединения является основным механизмом, удерживающим две половины разъема вместе. CPA — это дополнительное устройство, которое проверяет и фиксирует этот основной механизм на месте, визуально или тактильно подтверждая, что разъемы полностью соединены и зафиксированы.

• Принцип конструкции: Неполное соединение может привести к прерывистым сигналам, искрению или потере питания. Основной замок гарантирует, что разъемы остаются вместе в нормальных условиях. CPA обеспечивает окончательную, безошибочную проверку. Он предотвращает случайное нажатие или отпускание основного замка, делая соединение высокоустойчивым к случайному разъединению из-за вибрации или зацепов, что крайне важно для критически важных систем безопасности, таких как подушки безопасности или тормозные системы.

Замыкающая перемычка / Замыкающий контакт

• Функция: Замыкающая перемычка — это проводящий компонент внутри разъема, который автоматически создает электрическое соединение между двумя или более цепями, когда разъем рассоединен (расстыкован). При вставке ответного разъема он физически разрывает это замыкание, позволяя установить нормальный путь цепи.

• Принцип конструкции: Такая конструкция служит определенным функциям безопасности или диагностики. Распространенный пример — в автомобильных системах подушек безопасности: когда разъем, идущий к подушке безопасности, отсоединяется, замыкающая перемычка соединяет два контакта, идущих к инициатору подушки. Это предотвращает случайное срабатывание подушки безопасности при обслуживании из-за статического разряда или паразитного напряжения. Это гарантирует непрерывность цепи для определенных функций только тогда, когда соединение выполнено безопасно и правильно, предотвращая непреднамеренное поведение системы или электрические опасности.

Конструкция разъема может казаться простой на первый взгляд, но каждый его компонент — результат тщательной инженерной проработки с определенной целью. От фиксаторов, удерживающих контакты, до уплотнителей, защищающих от влаги, и направляющих выступов, и крышек — каждая деталь скрупулезно спроектирована для обеспечения стабильности, безопасности и функциональной надежности разъема.

Понимание этих функций и принципов, лежащих в основе их конструкции, помогает нам лучше оценивать, выбирать и правильно использовать разъемы, будь то в повседневной бытовой электронике или при обслуживании сложного профессионального оборудования.
