Что такое жгут проводов (кабельная сборка)?
2025-12-11

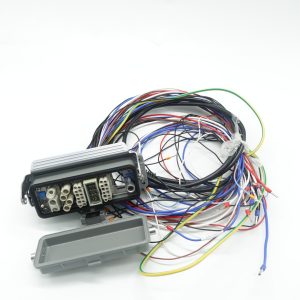

Кабельная сборка (или жгут проводов, проводная гарнитура) — это самостоятельный, интегрированный узел, который объединяет несколько электрических кабелей, проводов или оптических волокон в один организованный пучок для конкретного применения.
Это не просто пучок проводов; это готовое к установке комплексное решение.
Ключевые компоненты и особенности:
-
Кабели/Провода: Отдельные проводники, передающие питание или данные.
-
Разъемы: Предварительно установленные вилки, розетки или клеммы на одном или обоих концах (например, USB, D-Sub, круговые разъемы, оптические терминаторы).
-
Защитная внешняя оболочка: Рукав (часто из таких материалов, как ПВХ, полиуретан или плетеный текстиль), который связывает и защищает внутренние провода от:
-
Истирания, порезов и раздавливания
-
Влаги, масел и химикатов
-
Экстремальных температур
-
Электромагнитных помех (ЭМП) / Радиочастотных помех (РЧ-помех) — часто с помощью экранирования (фольга или оплетка).
-
-
Разгрузка от натяжения: Усиленный участок в месте соединения кабеля с разъемом, предотвращающий повреждение внутренних соединений при изгибе и натяжении.
-
Дополнительные компоненты: Этикетки, маркеры, петли для протяжки, литые секции и т.д.
Цель и причины использования:
Основная цель — обеспечить надежное, безопасное и эффективное соединение между двумя или более точками в системе. Преимущества включают:
-
Организация: Уменьшает беспорядок и упрощает сложную разводку.
-
Надежность: Собрано и протестировано на заводе для стабильной работы, снижает ошибки на месте.
-
Безопасность: Защищает провода от повреждений и предотвращает короткие замыкания. Правильное экранирование минимизирует помехи сигнала.
-
Долговечность: Созданы, чтобы выдерживать конкретные условия эксплуатации (например, промышленные, автомобильные, аэрокосмические).
-
Простота установки: Установка значительно быстрее, чем отдельных проводов, экономит время и трудозатраты.
-
Ремонтопригодность: Легко отключить, заменить или модернизировать весь узел.
Распространенные области применения:
-
Компьютеры и ИТ: Внутренние кабели SATA/питания, внешние кабели мониторов (DisplayPort/HDMI), сетевые патч-кабели.
-
Промышленное оборудование: Подключение датчиков, исполнительных механизмов и систем управления на заводских цехах.
-
Автомобильная и аэрокосмическая промышленность: Блоки управления двигателем, информационно-развлекательные системы, авионика (требуют чрезвычайно высоких стандартов долговечности и безопасности).
-
Медицинское оборудование: Мониторы пациентов, системы визуализации (МРТ, УЗИ).
-
Телекоммуникации: Магистральные оптоволоконные кабели, соединения базовых станций.
-
Потребительская электроника: Адаптеры питания, кабели для принтеров, зарядные кабели для устройств.
Кабельная сборка против жгута проводов:
Эти термины часто используются взаимозаменяемо, но есть ключевое различие:
| Особенность | Кабельная сборка | Жгут проводов |
|---|---|---|
| Защита | Имеет прочную внешнюю оболочку (например, резиновую, виниловую) для внешнего использования в суровых условиях. | Обычно использует меньше защиты (рукава, лента, кабельный канал) для внутреннего использования в защищенных корпусах (например, внутри автомобиля или бытового прибора). |
| Среда | Предназначена для воздействия влаги, химикатов, температуры, истирания и ЭМП. | Предназначена для контролируемой, защищенной среды. |
| Сложность | Часто включает экранирование, несколько типов разъемов и литьевое формование. | Сосредоточена на организации и маршрутизации множества отдельных проводов к разным точкам. |
| Визуально | Выглядит как единый, готовый “шнур” или “кабель”. | Выглядит как разветвленный “скелет” из проклеенных или заключенных в рукава проводов. |
Простая аналогия: Жгут проводов похож на нервную систему внутри вашего тела (защищенную, разветвленную). Кабельная сборка похожа на спинной мозг или крупный периферический нерв, которому нужна собственная прочная защитная оболочка, чтобы дойти до конечности.
2. Чем кабельная сборка отличается от жгута проводов?
Основная концепция: Защита против организации
-
Жгут проводов: В первую очередь устройство для организации и маршрутизации. Его главная задача — объединить отдельные провода вместе, чтобы сэкономить пространство, повысить безопасность и упростить установку внутри защищенного корпуса (например, за приборной панелью автомобиля или в корпусе компьютера).
-
Кабельная сборка: В первую очередь защитное и функциональное устройство. Его главная задача — защитить проводники внутри от конкретных опасностей окружающей среды (таких как истирание, влага, ЭМП), чтобы они могли безопасно перемещаться между корпусами или в суровых условиях.
Подробное сравнение
| Особенность | Жгут проводов | Кабельная сборка |
|---|---|---|
| Основная функция | Организовать и проложить несколько отдельных проводов к различным точкам внутри системы. | Защитить и соединить группу проводников в виде единого, надежного звена между двумя точками. |
| Уровень защиты | От низкого до умеренного. Использует легкие рукава (кабельный канал, разрезную гофру), ленту или зажимы. Не предназначен для суровых внешних воздействий. | Высокий. Имеет прочную, непрерывную внешнюю оболочку (ПВХ, резина, PUR) и часто включает экранирование, литьевое формование и специальную разгрузку от натяжения. |
| Типичная среда | Контролируемая, защищенная. Внутри устройств, транспортных средств или шкафов машин, где безопасно от погоды, химикатов и чрезмерного истирания. | Суровая, открытая. Между станками на заводском цеху, в моторных отсеках автомобилей, на открытом воздухе, в полевом медицинском или военном оборудовании. |
| Конструкция | Открытая, разветвленная. Провода собраны в пучок, но часто расходятся (разветвляются) как дерево, чтобы достичь нескольких клемм или разъемов. Часто видны отдельные провода. | Закрытая, линейная. Провода объединены в единую, неразделимую кабельную “сборку”. Обычно имеет разъемы на одном или обоих концах и выглядит как один готовый продукт. |
| Гибкость и ремонт | Более гибкий для модификаций. Отдельные провода внутри пучка часто можно отследить, отсоединить и отремонтировать отдельно. | Менее гибкий. Спроектирован как герметичный узел. При повреждении обычно заменяется вся сборка, а не ремонтируется. |
| Стоимость и производство | Как правило, ниже стоимость. Часто собирается полуавтоматически или вручную на монтажной плате. | Как правило, выше стоимость. Требует более специализированных материалов (оболочки, экранирование) и процессов (формовка, обжим, заливка). |
| Распространенные примеры | • Проводка за приборной панелью вашего автомобиля. • Пучок проводов внутри настольного компьютера. • Панели управления бытовой техникой. |
• Зарядный кабель USB-C. • Промышленный кабель Ethernet, соединяющий робота с контроллером. • Кабель датчика двигателя самолета (подверженный экстремальным температурам/вибрации). • Кабель-трос подводного дистанционно управляемого аппарата (ROV). |
Визуальная аналогия
-
Жгут проводов: Представьте себе сосудистую или нервную систему внутри вашего тела — разветвленную сеть путей, защищенную внутри структуры тела.
-
Кабельная сборка: Представьте себе ваш спинной мозг (заключенный в позвоночный столб) или пуповину — критически важный, самостоятельный, сильно защищенный жизненный путь, соединяющий две основные системы.
Эмпирическое правило для выбора:
-
Используйте жгут проводов, когда вам нужно эффективно соединить множество точек внутри корпуса или закрытой системы. Речь идет о внутренней организации.
-
Используйте кабельную сборку, когда вам нужно надежное, долговечное соединение, которое должно выжить за пределами защищенного корпуса. Речь идет о внешней долговечности и целостности сигнала.
Гибридные решения:
В сложных системах часто можно найти оба. Например, в автомобиле есть жгут проводов, проходящий через салон, но этот жгут подключается к кабельным сборкам, которые проходят через противопожарную перегородку к датчикам и фарам в моторном отсеке, которые подвергаются воздействию тепла, масла и вибрации.
3. Как настроить жгут проводов в соответствии с вашими потребностями?
Настройка жгута проводов — это систематический процесс, который переходит от определения ваших конкретных требований к выбору компонентов и метода изготовления. Хорошо спланированный жгут повышает надежность, безопасность и простоту обслуживания.
Вот структурированный подход, разбитый на ключевые этапы и аспекты.
✅ Этап 1: Определите свои технические характеристики
Начните с четкого описания назначения жгута. Это включает сбор технических, механических и экологических требований. Структурированный документ технических условий необходим для общения с производителями и обеспечения успешного проектирования.
| Категория | Ключевые аспекты и вопросы, на которые нужно ответить |
|---|---|
| Электрические | Уровни напряжения и тока: Каковы напряжения в системе (например, 12В, 48В, 600В)? Какой максимальный непрерывный и пиковый ток для каждой цепи? Это определяет сечение провода. Типы сигналов: Вы передаете питание, данные (CAN, Ethernet) или аналоговые сигналы? Потребности целостности сигнала влияют на выбор провода и экранирование. |
| Механические и компоновочные | Разъемы: Сколько? Какого типа (например, MX150, XT60, Molex)? Они для монтажа на панели или свободного крепления? Четко определите распиновку. Путь и длина: Каков путь 3D-маршрутизации? Учитывайте изгибы, сервисные петли и слабину. Используйте САПР для точности. Точки разветвления: Где основной пучок разделяется на ответвления к разным компонентам? |
| Окружающая среда и защита | Диапазон температур: Будет ли он подвергаться воздействию тепла двигателя или экстремального холода? Воздействие: Устойчив ли к влаге, химикатам, пыли, УФ-излучению или истиранию? При необходимости укажите степень защиты (IP). Защита: Требуются ли рукава (плетеные, кабельный канал), лента или литая защита в точках напряжения? |
✅ Этап 2: Проектирование и выбор компонентов
После установки спецификаций вы можете выбрать конкретные детали, из которых состоит жгут.
-
Провода: Выберите сечение (AWG) на основе токовой нагрузки и изоляционный материал (например, ПВХ, сшитый полиэтилен) на основе температурных и экологических потребностей.
-
Разъемы: Выбирайте по номинальному току, количеству контактов, механизму фиксации и герметичности. Использование конфигуратора разъемов может упростить этот процесс.
-
Клеммы и контакты: Выберите правильные обжимные или паяные клеммы для ваших проводов и разъемов.
-
Защита и маршрутизация: Выберите рукав, кабельный канал или ленту для объединения в пучок. Запланируйте зажимы, уплотнительные втулки и разгрузку от натяжения, чтобы закрепить жгут и защитить его от острых краев.
-
Используйте САПР: Профессиональное проектирование использует такое программное обеспечение, как EPLAN Harness proD или модуль Electrical Harness Design в CATIA. Эти инструменты создают 3D-модели для оптимизации маршрутизации, расчета точных длин, проверки на пересечения и генерации производственных чертежей (“гвоздевых плат”) и списков деталей (BOM).
✅ Этап 3: Производство и изготовление
После проектирования необходимо выбрать метод изготовления. Он развивается от ручных процессов в сторону большей автоматизации.
| Метод | Описание | Лучшее для / Соображения |
|---|---|---|
| Ручная сборка | Традиционный метод на монтажной плате (гвоздевой плате). Провода разрезаются, зачищаются, маркируются, обжимаются к клеммам, собираются в пучки и обматываются лентой или заключаются в рукав вручную. | Прототипы, очень малые серии или высокосложные индивидуальные проекты. Трудоемкий и может приводить к вариативности. |
| Полуавтоматическая и автоматическая | Использует станки для автоматизации таких этапов, как резка/зачистка проводов, нанесение уплотнений или плетение защитного рукава непосредственно на пучок проводов, повышая стабильность. | Серийное производство, где важны стабильность, скорость и снижение трудозатрат. |
| Новые технологии (WEAM/AuCA) | Аддитивное производство с инкапсуляцией проводов (WEAM) и Автоматическая кабельная сборка (AuCA) — это передовые методы. Робот “печатает” или укладывает отдельные провода или волокна непосредственно на деталь или подложку, инкапсулируя их в полимер. Это устраняет предварительно собранные жгуты, экономит вес/материал и позволяет создавать высокосложные 3D-траектории. | Перспективные применения в автомобильной, аэрокосмической промышленности и потребительской электронике, стремящиеся к максимальной интеграции, снижению веса и полностью автоматизированной установке. |
✅ Этап 4: Проверка и тестирование
Перед использованием индивидуальный жгут должен быть проверен. Ключевые тесты включают:
-
Проверка целостности и высоковольтное тестирование: Проверяет правильность соединений и подтверждает, что изоляция выдерживает повышенное напряжение без пробоя.
-
Проверка физической посадки: Гарантирует, что жгут идеально помещается в предназначенное для него место без напряжения или помех.
-
Климатические испытания: Проверяет производительность в указанных условиях температуры, влажности и вибрации.
-
Проверка документации: Убедитесь, что поставленный жгут соответствует всем схемам, чертежам гвоздевых плат и BOM.
✅ Начало работы и поиск помощи
Для большинства проектов, особенно единичных или малосерийных, наиболее практичный путь — сотрудничество со специализированным производителем или сборочным предприятием. Вы предоставляете подробные технические характеристики и файлы проектирования, а они занимаются поставками, сборкой и тестированием. Многие предлагают услуги OEM/ODM и могут производить образцы на основе ваших чертежей или требований.
Чтобы углубиться в конкретную область, например, выбрать правильную серию разъемов для сред с высокой вибрацией или понять нюансы проводки CAN-шины внутри жгута, обращайтесь.
