Полное руководство по методам оконцевания гибких схем

Гибкие схемы произвели революцию в современной электронике благодаря своим легким и гибким свойствам, которые обеспечивают беспрецедентную гибкость проектирования. Однако выбор технологии оконцевания критически влияет как на надежность, так и на срок службы. В этом руководстве рассматриваются три основных метода оконцевания — соединители с нулевым усилием вставки (ZIF), неподдерживаемые гибкие контактные структуры и обжимные соединители — с одновременным выделением важнейшей роли усилительных пластин в обеспечении надежной межсоединенности.

1. Разнообразие методов соединения гибких схем

Гибкие схемы поддерживают различные типы соединителей, включая стандартные DIP/SMT-соединители, круглые/D-sub-соединители и штыревые разъемы. Однако из-за присущих физических свойств гибких подложек поддержка усилительными пластинами необходима в областях разъемов для снижения концентрации напряжений и предотвращения обрыва проводников или расслоения.

2. ZIF-соединители: высокая точность и надежная работа

ZIF-соединители используют механические фиксирующие механизмы для закрепления гибких схем, обеспечивая стабильные соединения без усилия вставки/извлечения — идеально для часто подключаемых применений.

Ключевые преимущества:

• Продленная долговечность: Значительно снижает механическое напряжение на медных дорожках

• Экономичная конструкция: Не требует парного соединителя, оптимизируя компоновку и стоимость

• Удобство эксплуатации: Идеально для тестовых интерфейсов и модульных систем

Руководство по проектированию:

• Контроль толщины: Используйте полиимидные усилительные пластины для поддержания толщины области оконцевания на уровне 0,012″ ± 0,002″ (0,3 мм ± 0,05 мм)

• Прецизионное производство: Достигайте допуска на контур ±0,0002″ (±0,005 мм) с лазерной резкой

• Защита поверхности: Применяйте стойкое покрытие для применений с большим количеством циклов


3. Неподдерживаемые гибкие контакты: максимальный потенциал кастомизации

Этот инновационный подход использует открытые “плавающие” проводники для прямого межсоединения, обеспечивая максимальную свободу проектирования для специализированных компоновок.

Основные преимущества:

• Полная кастомизация: Адаптируемость к различным шагам, длинам и конфигурациям

• Двусторонний доступ: Обеспечивает межсоединение с обеих поверхностей

• Сокращение компонентов: Снижает стоимость BOM и упрощает сборку

Технические требования:

• Усиленные проводники: Толщина меди 0,010″ (0,25 мм) в областях контактов для механической стойкости

• Лазерная обработка: Прецизионная абляция создает трехсторонние плавающие структуры

• Защитные меры: Временные связующие планки предотвращают повреждение при сборке

4. Обжимные соединители: экономичное и надежное решение

Обжимная технология устанавливает надежные соединения посредством механического прокалывания, предлагая отличное соотношение цены и качества для крупносерийного производства.

Преимущества выбора:

• Экономическая эффективность: Идеально для бюджетных, крупносерийных проектов

• Механическая прочность: Превосходное сопротивление нагрузкам и вибрации

• Широкая совместимость: Стандартизированные шаги подходят для большинства применений

Примечания по реализации:

• Защитные корпуса: Корпуса Centerline обеспечивают дополнительную поддержку

• Стандартные конструкции: Готовые решения для распространенных сценариев

5. Конструкция усилительных пластин: обеспечение надежности оконцевания

Правильное применение усилительных пластин фундаментально для долгосрочной работы всех методов оконцевания.

Передовой опыт проектирования:

• Совместимость материалов: Выбирайте полиимид или FR4, соответствующий термическим свойствам схемы

• Управление нагрузками: Обеспечьте достаточное перекрытие усилительной пластины и покровного слоя

• Сохранение гибкости: Сохраняйте способность схемы к изгибу вне укрепленных областей

6. Техническое сравнение и руководство по выбору

Сотрудничайте с Xiamen Kehan Electronics для решений по гибким схемам

В Xiamen Kehan Electronics Co., Ltd. мы сочетаем обширный технический опыт с передовыми производственными возможностями для предоставления оптимизированных решений по оконцеванию для ваших применений с гибкими схемами. Наша инженерная команда предоставляет:

• Индивидуальные конструкции оконцевания, адаптированные к вашим механическим, экологическим и стоимостным требованиям

• Передовую интеграцию усилительных пластин для улучшенной долговечности и стабильности работы

• Комплексную техническую поддержку от концепции до производства

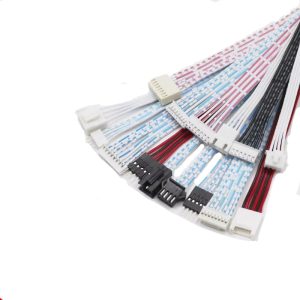

Будучи опытной фабрикой жгутов проводов, специализирующейся на жгутах проводов FFC и решениях с гибкими схемами, мы гарантируем, что каждый проект достигает оптимальной производительности и долгосрочной надежности.
