Литьё под давлением на жгуты проводов: Полное руководство для OEM-покупателей
Материалы, оснастка, параметры литья, контроль качества и выбор поставщика для заказных жгутов с обливкой

✓ Сертификация ISO 9001:2015 | ✓ Проектирование оснастки силами компании | ✓ OEM / ODM обливка | ✓ Поддержка IP67 / IP68

📋 Содержание
1. Что такое литьё под давлением на жгут проводов?
2. Зачем нужна обливка? Ключевые преимущества для OEM-применений
3. Материалы для обливки: как выбрать подходящий полимер
4. Пошаговый процесс обливки
5. Критические параметры литья под давлением
6. Проектирование оснастки для обливки жгутов
7. Контроль качества и приёмочные критерии
8. Типичные дефекты и способы их предотвращения
9. Как выбрать производителя обливки
10. Часто задаваемые вопросы

—

1. Что такое литьё под давлением на жгут проводов?

Литьё под давлением на жгут проводов (также называемое обливкой разъёма, обливкой кабеля или литьём с закладными элементами) — это производственный процесс, при котором термопластичный или термореактивный полимер впрыскивается под давлением непосредственно на предварительно собранный жгут проводов, разъём или кабельный наконечник. Результатом является бесшовная, интегрированная сборка, где пластиковая оболочка, провода и разъёмы постоянно соединены в единый прочный компонент.

В отличие от традиционных корпусов разъёмов, которые механически обжимаются или защёлкиваются на проводе, обливка создаёт химически и механически связанный интерфейс. Это устраняет зазоры, пути проникновения влаги и концентраторы механических напряжений — что делает этот метод предпочтительным для сложных условий эксплуатации в автомобильной, промышленной, морской и уличной электронике.

> 💡 Определение: Обливка ≠ Заливка компаундом (поттинг). Заливка заполняет корпус отверждаемым компаундом (например, эпоксидной смолой). Обливка использует форму для литья под давлением для создания точной, повторяемой пластиковой формы вокруг основы. Обливка обеспечивает более жёсткий контроль размеров, более короткое время цикла и лучшую эстетику по сравнению с заливкой.

📊 Ключевые факты: Макс. степень защиты IP68 | Типичное время цикла 15–45 с | Диапазон рабочих температур для ТПУ/ПА: -40°C ~ +125°C

2. Зачем нужна обливка? Ключевые преимущества для OEM-применений

Обливка — это не просто косметическое улучшение. Она решает множество инженерных задач, критически важных для надёжности и долговечности OEM-изделий:

| Преимущество | Технический механизм | Влияние на применение |
| :— | :— | :— |
| Влагозащита и герметизация| Полимер связывается с оболочкой кабеля и корпусом разъёма, устраняя все пути проникновения | Достижима степень защиты IP67/IP68 без дополнительных прокладок |
| Разгрузка от натяжения | Распределяет изгибающие напряжения в зоне входа кабеля, предотвращая усталостные разрушения | Увеличивает срок службы на изгиб в 5–10 раз по сравнению с неизолированным наконечником |
| Вибростойкость | Герметизирует контактные точки, демпфируя микроперемещения, вызывающие фреттинг-коррозию | Критически важно для автомобилестроения, железнодорожного транспорта и промышленного оборудования |
| Химическая стойкость | Оболочка из смолы защищает металлические части разъёма от масел, топлива и чистящих средств | Необходимо для подкапотных применений в авто и морской технике |
| Экранирование ЭМИ | В смолу можно добавлять токопроводящие наполнители (сажа, металлические волокна) | Снижает излучаемые помехи от зон соединения разъёмов |
| Эргономика и брендинг | Индивидуальная форма, цвет и текстура за один этап литья | Уменьшает количество вторичных операций; позволяет осуществлять цветовую маркировку |
| Защита от вскрытия | Цельный формованный корпус делает несанкционированную разборку очевидной | Предпочтительно в медицинских устройствах и системах безопасности |

3. Материалы для обливки: как выбрать подходящий полимер

Выбор материала — самое важное решение в любом проекте по обливке. Смола должна быть совместима с материалом оболочки кабеля, рабочей средой и механическими требованиями применения.

3.1 Наиболее распространённые смолы для обливки

3.2 Совместимость материала основы и смолы обливки

Прочность сцепления между смолой обливки и оболочкой кабеля зависит от химической совместимости. Плохая адгезия приводит к расслоению, отказу герметизации и механическому разделению. В таблице ниже показаны рейтинги совместимости:

> ⚠️ Критическое примечание: Никогда не указывайте материал для обливки, не подтвердив его совместимость с химическим составом оболочки кабеля. Несовместимость — это основная причина** отказов гидроизоляции в полевых условиях — и её невозможно исправить без перепроектирования оснастки.

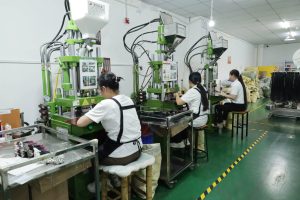

4. Пошаговый процесс обливки

Обливка жгута проводов — это точно контролируемый многоступенчатый процесс. Вот полный рабочий процесс, как он выполняется на нашем заводе:

`Подготовка провода → Заделка (терминирование) → Предварительная обработка → Установка закладных → Впрыск → Охлаждение → Извлечение из формы → Контроль`

1. Подготовка и предварительная сборка проводов: Проводники обрезаются по длине, зачищаются и оконцовываются в соответствии с конструкторской документацией. В корпуса разъёмов устанавливаются обжатые контакты. Полностью собранная основа жгута проверяется на целостность цепи, качество обжима и соответствие размерам перед передачей на обливку.

2. Предварительная обработка поверхности (если требуется):Для основ с низкой адгезией (например, кабели XLPE, металлические вставки) на зону соединения наносится химическая адгезионная грунтовка и выдерживается для сушки в течение 5–15 минут. Альтернативно для высокоточных медицинских или аэрокосмических применений используется плазменная активация поверхности. Этот шаг критически важен для достижения прочности на отслаивание ≥ 5 Н/мм.

3. Установка закладных элементов в форму: Предварительно собранный жгут позиционируется в нижней полости формы с помощью специального приспособления, которое фиксирует все точки входа кабелей, положения корпусов разъёмов и трассировку проводов с точностью до ±0,3 мм. Правильное позиционирование предотвращает смещение проводов во время впрыска — основную причину коротких замыканий и отказов герметизации.

4. Смыкание формы: Форма закрывается под действием гидравлического усилия смыкания (обычно 20–150 тонн в зависимости от размера детали). Усилие смыкания должно превышать усилие давления впрыска на проецируемую площадь детали — недостаточное усилие вызывает появление облоя; чрезмерное усилие рискует разрушить тонкостенные участки.

5. Сушка и пластикация смолы:Гигроскопичные смолы (ПА66, ПА12, ТПУ, ПБТ) должны быть высушены перед литьём для достижения целевой влажности (<0,2% для ПА; <0,05% для ПБТ). Несушёная смола вызывает гидролитическую деградацию, что приводит к появлению серебристых полос, снижению молекулярной массы и хрупкости отливок. Сушка проводится при 80–100°C в течение 4–8 часов в осушающем бункерном сушильном агрегате.

6. Впрыск и выдержка под давлением: Расплавленная смола впрыскивается в полость с контролируемой скоростью (обычно скорость шнека 20–80 мм/с). После заполнения полости машина переключается на давление выдержки (50–80% от давления впрыска) для компенсации объёмной усадки по мере охлаждения детали. Время застывания литника контролируется путём взвешивания последовательных циклов до стабилизации веса детали.

7. Охлаждение: Деталь удерживается в форме до тех пор, пока смола достаточно не затвердеет для извлечения без деформации. Время охлаждения обычно составляет 10–30 секунд и определяется толщиной стенки детали, теплопроводностью смолы и температурой охлаждающей жидкости формы. В инструментах для крупносерийного производства используется конформное охлаждение для минимизации времени цикла.

8. Извлечение из формы: Выталкивающие штифты выталкивают деталь из полости. Для предотвращения повреждений при извлечении в форме предусмотрены углы уклона 1°–3° на сторону. Для гибких деталей из ТПУ/ТПЭ допустимы углы уклона 0°, если материал может изгибаться при извлечении.

9. Послеформовочные операции: След от литника обрезается заподлицо. Выполняются любые необходимые вторичные операции (лазерная маркировка, горячее тиснение, ультразвуковая сварка крышек). Детали укладываются на лотки для равномерного охлаждения и предотвращения коробления перед электрическими испытаниями.

10. 100% электрический контроль и проверка герметичности: Каждая готовая сборка подвергается проверке целостности цепи и проверке герметичности (пневмоиспытание падением давления при 30–100 кПа) перед отправкой. Ориентиры процента брака: проходимость по целостности ≥ 99,95%; проходимость по герметичности ≥ 99,8%.

—

5. Критические параметры литья под давлением

Качество облитого жгута проводов напрямую контролируется следующими технологическими параметрами. Наши инженеры-технологи документируют и контролируют все параметры в реальном времени с помощью SPC (статистического управления процессами):

6. Проектирование оснастки для обливки жгута проводов

Конструкция формы для обливки жгута проводов значительно сложнее, чем для стандартного литья под давлением, поскольку форма должна вмещать гибкие, нерегулярные основы, сохраняя при этом точное позиционирование и герметизацию.

6.1 Основные принципы проектирования оснастки

Уплотнения ввода кабеля: Самый сложный аспект оснастки для обливки жгутов. Точки входа должны допускать вариации диаметра кабеля (обычно ±0,15 мм), предотвращая облой. Решения включают комплаентные силиконовые вставки или подпружиненные уплотнительные штифты.
Приспособления для фиксации проводов: Внутренние элементы формы (штифты, каналы) должны удерживать провода в заданной трассировке во время заполнения. Смещение ≥ 1,0 мм может вызвать короткие замыкания, снижение усилия выдергивания или отказ герметизации.
Расположение литника:Литники располагаются вдали от ответных частей разъёмов, уплотнительных поверхностей и зон изгиба. Подводные (туннельные) литники и системы с горячими каналами устраняют следы литника на косметических поверхностях.
Проектирование линии разъёма: Линии разъёма располагаются на негерметизируемых и не косметических поверхностях. Сложные геометрии жгутов часто требуют боковых действий (слайдеров) или подъемников для освобождения поднутрений.
Вентиляция: Адекватная вентиляция (глубина канала вентиляции 0,02–0,05 мм) в конце пути заполнения предотвращает появление следов пригорания (дизель-эффект), вызванных сжатием захваченного воздуха.
Конструкция охлаждающего контура: Каналы конформного охлаждения поддерживают равномерную температуру формы, сокращая время цикла и коробление — особенно важно для асимметричных геометрий жгутов.

6.2 Материалы оснастки и время изготовления

7. Контроль качества и приёмочные критерии

Каждый облитый жгут проводов, покидающий наше предприятие, проходит через строгий многоступенчатый протокол качества:

8. Типичные дефекты и способы их предотвращения

Понимание типичных дефектов обливки и их коренных причин позволяет быстрее решать проблемы и обеспечивать качество с первого раза:

| Дефект | Внешний вид | Коренная причина | Предотвращение |
| :— | :— | :— | :— |
| Облой | Тонкий пластиковый “гребешок” по линии разъёма или у ввода кабеля | Недостаточное усилие смыкания; изношенная линия разъёма; чрезмерное давление впрыска | Пересчитать тоннаж смыкания; притереть линию разъёма; снизить скорость впрыска |
| Недолив | Неполное заполнение полости | Слишком низкая температура расплава; слишком низкая скорость впрыска; забитый литник | Повысить температуру расплава; оптимизировать размер литника; проверить на наличие загрязнений |
| Усадочная раковина | Вмятины на поверхности напротив толстых участков | Недостаточное давление или время выдержки | Увеличить давление выдержки; продлить время выдержки; уменьшить разницу в толщине стенок |
| Серебристые полосы / Струйность| Серебристые полосы на поверхности | Слишком высокая влажность смолы; слишком высокая температура расплава (деградация) | Проверить работу сушильного агрегата; измерить влажность по Карлу Фишеру; снизить температуру расплава |
| Смещение проводов | Видимое отклонение проводов; отказ короткого замыкания | Недостаточная фиксация закладных; слишком высокая скорость впрыска смещает провода | Добавить в форму штифты для фиксации проводов; снизить скорость заполнения; валидировать рентгеновским контролем |
| Расслоение / Плохая адгезия | Обливка отслаивается от оболочки кабеля | Несовместимость материалов; загрязнённая основа; не нанесена грунтовка | Проверить совместимость материалов; очистить основу; нанести адгезионную грунтовку; повысить температуру формы |
| Следы пригорания | Коричневое/чёрное обесцвечивание в конце пути заполнения | Воспламенение захваченного воздуха (дизель-эффект); недостаточная вентиляция | Добавить вентиляционные каналы в конце пути заполнения; снизить скорость впрыска в конце пути; оптимизировать положение литника |
| Утечка (отказ IP) | Отказ пневмоиспытания на падение давления | Облой у ввода кабеля; плохая адгезия; миграция провода, создающая канал | Проверить уплотнительные вставки ввода кабеля; проверить усилие выдергивания; добавить в форме вторичный герметизирующий валик |

> 🔬 Совет профессионала:** Для сложных жгутов с требованиями к IP-герметизации мы регулярно проводим рентгеновский контроль первых образцов для проверки положения проводов без разрушающего контроля. Это особенно важно для многоконтактных разъёмов, где даже 0,5 мм смещения провода может вызвать повреждение изоляции во время выдержки под давлением.

—

9. Как выбрать производителя обливки

Не каждый производитель литья под давлением обладает специализированными возможностями для обливки жгутов проводов. Вот семь критериев, которые отличают квалифицированных поставщиков от обычных литейщиков:

1. Интеграция сборки жгутов и обливки “под одной крышей”.** Поставщик, который собирает основу жгута И выполняет обливку на том же предприятии, устраняет основной источник дефектов: вариабельность основы, возникающую при передаче между заводами. Спросите: “Вы выполняете оконцевание и литьё под одной крышей?”

2. Возможность валидации IP-герметичности.** Убедитесь, что у них есть оборудование для пневмоиспытания падением давления и возможность валидации конкретного требуемого вам уровня IP (IP67, IP68, IP6K9K). Попросите предоставить их стандартный протокол испытаний и критерии приемки.

3. Проектирование и изготовление оснастки “под одной крышей”.** Поставщики, которые сами проектируют свои формы, понимают ограничения обливки жгутов (герметизация ввода кабеля, фиксация закладных). Проектирование оснастки на стороне часто упускает критические детали.

4. Процесс квалификации материалов.** Спросите, как они проверяют совместимость материала основы и смолы. Квалифицированные поставщики проводят испытания на прочность отслаивания во время валидации дизайна (DV) и документируют отчёты о квалификации материалов.

5. SPC и документирование процесса.** Запросите доказательства мониторинга статистического управления процессами (SPC) по критическим параметрам (температура расплава, давление впрыска, время цикла). Это обеспечивает стабильность процесса, а не только соответствие первого образца.

6. Возможность контроля первого образца (FAI) и PPAP.** Для автомобильных и регулируемых применений поставщик должен иметь возможность предоставить полный пакет PPAP (Уровни 1–5), включая отчёты по размерам, сертификаты на материалы и исследования стабильности процесса.

7. **Гибкость в изготовлении прототипов.** Могут ли они произвести 10–50 штук для валидации дизайна перед запуском серийной оснастки? Поставщики, требующие MOQ 10 000 штук для прототипов, не настроены на итеративный процесс разработки, необходимый большинству OEM-производителей.

> 📌 **Краткий обзор наших возможностей:** Мы предлагаем интегрированную сборку жгутов проводов и обливку под одной крышей, с собственным проектированием оснастки, валидацией IP-герметичности до IP68, документацией PPAP Уровень 3 и производством прототипов от 10 штук. Квалификация материалов включает ТПУ, ПА66, ПА12, ПБТ, ТПЭ и ЖСР.

10. Часто задаваемые вопросы

В1: В чем разница между обливкой и заливкой компаундом (поттингом) для герметизации жгутов?**

Заливка заполняет полость жидкой смолой (обычно эпоксидной или полиуретановой), которая затем отверждается. Обливка использует литьё под давлением для формирования точно отформованной термопластичной оболочки вокруг основы. Обливка обеспечивает значительно лучшую повторяемость размеров, более короткое время цикла (секунды против часов на отверждение) и превосходное косметическое качество. Заливка предпочтительна при инкапсуляции сложных 3D-геометрий, где изготовление оснастки экономически нецелесообразно. Для крупносерийного производства с требованиями к IP-герметизации обливка почти всегда является лучшим выбором.

В2: Можно ли выполнить обливку поверх существующих готовых разъёмов известных брендов (Deutsch, TE, Molex)?**

Да — обливка поверх стандартных семейств разъёмов (Deutsch DT/DTM, TE Superseal, Molex Mini-Fit) — один из самых частых запросов, которые мы получаем. Ключевое требование: ответная часть разъёма и элементы фиксации контактов должны быть защищены и не повреждены в процессе формования. Мы проектируем защитные элементы формы (поверхности отсечки), которые герметизируются вокруг стандартных корпусов разъёмов во время впрыска. Также необходимо проверить совместимость материалов с материалом корпуса разъёма, чтобы предотвратить деформацию при температурах формования.

В3: Какую степень защиты IP можно достичь с помощью обливки?**

Правильно спроектированные облитые жгуты проводов могут достичь IP67 (кратковременное погружение на глубину до 1 м на 30 мин), IP68 (продолжительное погружение на глубину более 1 м, глубина и время по спецификации заказчика) и IP6K9K (высокодавление/высокотемпературная струя воды, согласно ISO 20653 для автомобилестроения). Достижимая степень защиты зависит от конструкции уплотнения ввода кабеля, выбора материала и точности оснастки. Мы проверяем все степени защиты IP с помощью пневмоиспытаний на падение давления согласно IEC 60529 и документируем результаты для каждой производственной партии.

В4: Какова типичная стоимость оснастки и MOQ для заказного облитого жгута?**

Стоимость оснастки для одногнёздной формы для обливки обычно составляет от **2000 до 8000 долларов США** для простых геометрий (алюминиевая прототипная оснастка) до **8 000–25 000+ долларов США** для серийной стальной оснастки с боковыми действиями и элементами уплотнения ввода кабеля. MOQ для серийных партий обычно составляет 500–2 000 штук, хотя мы поддерживаем изготовление прототипов от 10 штук с использованием мостовой оснастки. Общие NRE (оснастка + первые образцы) обычно окупаются в течение 2 000–5 000 серийных единиц в зависимости от сложности детали и цены за единицу.

В5: Сколько времени занимает полный проект по обливке от чертежа до первого образца?**

Типичный временной график проекта: Инженерный анализ и обратная связь по технологичности (DFM) (3–5 дней) → Проектирование оснастки (5–10 дней) → Изготовление оснастки (14–28 дней для стали; 10–18 дней для алюминия) → Первые пробные отливки и оптимизация процесса (3–5 дней) → Контроль первого образца и IP-испытания (3–5 дней). **Итого: приблизительно 5–8 недель** от утвержденного чертежа до валидированных первых образцов. Срочные проекты с алюминиевой оснасткой могут быть сжаты до 3–4 недель.

В6: Можно ли применить обливку для многоветвевых жгутов проводов (Y-образные, Т-образные разветвления)?**

Да. Обливка Y-образных и Т-образных разветвлений — это стандартная возможность. Многоветвевые формы сложнее (обычно требуют боковых действий или конструкций с разделенной полостью) и имеют более высокую стоимость оснастки (в 1,5–2,5 раза выше, чем для одноветвевой). Ключевая проблема проектирования — обеспечить все углы входа кабеля, сохраняя целостность герметизации в каждой точке разветвления. Мы рекомендуем предоставить 3D-модель трассировки или физический образец для точного расчета стоимости оснастки для многоветвевого жгута.

В7: Предлагаете ли вы варианты обливки с пониженной горючестью (FR)?**

Да. Мы предлагаем термостойкие составы с рейтингом UL94 V-0 в ТПУ, ПА66, ПБТ и ТПЭ. FR-материалы требуются для применений в закрытом оборудовании (UL 508A), общественном транспорте (EN 45545 для железных дорог) и медицинских устройствах. FR-смолы обычно более хрупкие, чем стандартные марки — мы рекомендуем тщательно проверять требования к сроку службы на изгиб при указании FR-материалов для зон разгрузки от натяжения на входе кабеля.
